Cette documentation décrit une version historique de Signalino. Pour connaître les modèles et accessoires actuellement disponibles, consultez la page Signalino.
Le mouvement des makers repose sur l’expérimentation, le partage et la collaboration. Des lieux comme le Fab Lab de l’Université d’Alicante permettent de mettre ces idées en pratique. Signalino s’inscrit dans cette approche : rendre l’acquisition de signaux biomédicaux accessible aux projets de recherche et d’apprentissage.
Les signaux EEG, EMG et ECG renseignent respectivement sur l’activité électrique du cerveau, des muscles et du cœur. Ils interviennent dans la recherche en physiologie, le neurofeedback et les interfaces cerveau-machine. Face au coût des équipements commerciaux, notre proposition associe un bioamplificateur et des logiciels ouverts. Perineuro propose une introduction à l’EEG et à la neurotechnologie.
Une carte d’extension pour Arduino
Signalino Shield est une plateforme ouverte d’acquisition de signaux biomédicaux. La version décrite ici utilise une carte Arduino Due 32 bits et huit canaux d’acquisition.
La plateforme permet d’expérimenter en instrumentation biomédicale et en recherche en santé numérique. Elle s’adresse aux personnes intéressées par l’électronique, le développement logiciel et le neurofeedback, qu’elles soient professionnelles ou amateurs averties.
La carte se connecte à l’ordinateur au moyen d’un câble USB compatible. Elle permet des montages bipolaires, avec deux électrodes par canal, ou monopolaires, avec une électrode par canal et une référence commune, ainsi qu’une connexion DRL passive. Pour les configurations et accessoires disponibles, contactez-nous.
Caractéristiques de la version documentée
Le microcontrôleur Arduino Due 32 bits assure le traitement et la mémoire locale. Les huit canaux servent à l’acquisition d’EEG, d’EMG ou d’ECG. Un module Bluetooth HC-06 permet la transmission sans fil ; le logiciel Java SCIGNALS affiche et enregistre les signaux transmis par USB. Le micrologiciel était préchargé sur la version décrite.

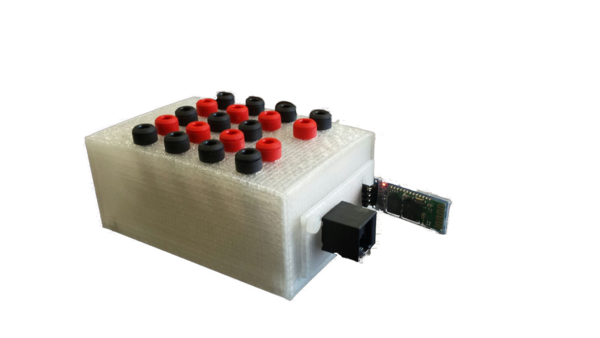

Le kit présenté à l’époque comprenait une carte Signalino, un adaptateur pour électrodes à connecteurs protégés, huit électrodes cupules, un boîtier de piles AA de 6 V sans piles et quatre pieds en plastique.
- Huit entrées différentielles, à gain élevé et faible bruit.
- Compatibilité avec des électrodes actives ou passives.
- Convertisseur ADS1299, résolution de 24 bits, acquisition à 1 kHz.
- Gains configurables : 1, 2, 4, 6, 8, 12 ou 24.
- Alimentation numérique de 3,3 V et analogique de ±2,5 V ; entrée d’alimentation d’environ 3,3 à 6 V.
- Cinq entrées/sorties générales, dont trois utilisables comme entrées analogiques.
Conditions d’utilisation du prototype
Signalino est une plateforme d’évaluation, de développement et de démonstration, et non un dispositif médical de diagnostic. La documentation historique indiquait une fourniture « en l’état », sans garantie, et excluait la responsabilité pour les dommages directs, indirects, accessoires ou consécutifs, notamment les pertes de revenus, de bénéfices ou de données et les interruptions d’activité.
Ce matériel était destiné à des utilisateurs ayant une formation en électronique et appliquant les bonnes pratiques de manipulation. Il ne constituait pas un produit de consommation fini, avec l’ensemble des protections de conception, de fabrication, de sécurité ou d’environnement associées. Les exigences de compatibilité électromagnétique et les certifications FCC, CE ou UL ne devaient pas être présumées acquises pour ce prototype.
Travaux universitaires
En 2019, Javier Guillén Colomer a consacré son travail de fin d’études à l’optimisation de Signalino à l’Université Carlos III de Madrid, sous la direction de Nazario Félix-González. Le mémoire, intitulé Optimización de Signalino: Amplificador comercial inalámbrico de bajo coste, décrit notamment une interface LabVIEW pour l’acquisition et l’affichage de huit canaux.
Consulter le mémoire dans les archives de l’UC3M.
