Esta documentació descriu una versió històrica de Signalino. Per a conéixer els models i accessoris disponibles, consulteu la pàgina de Signalino.
El moviment maker es basa en l’experimentació, el coneixement compartit i la col·laboració. Espais com el Fab Lab de la Universitat d’Alacant permeten posar estes idees en pràctica. Signalino seguix esta filosofia: facilitar l’adquisició de senyals biomèdics per a projectes de recerca i aprenentatge.
Els senyals EEG, EMG i ECG aporten informació sobre l’activitat elèctrica del cervell, els músculs i el cor. S’utilitzen en investigació fisiològica, neurofeedback i interfícies cervell-màquina. Davant del cost dels equips comercials, la nostra proposta combina un bioamplificador i programari oberts. En Perineuro podeu llegir una introducció a l’EEG i la neurotecnologia.
Una placa d’expansió per a Arduino
Signalino Shield és una plataforma oberta d’adquisició de senyals biomèdics. La versió descrita ací utilitza una placa Arduino Due de 32 bits i huit canals d’adquisició.
La plataforma permet experimentar en instrumentació biomèdica i investigació en salut digital. S’adreça a persones interessades en electrònica, desenvolupament de programari i neurofeedback, tant professionals com aficionades amb coneixements tècnics.
La placa es connecta a l’ordinador amb un cable USB compatible. Permet muntatges bipolars, amb dos elèctrodes per canal, o monopolars, amb un elèctrode per canal i una referència comuna, a més d’una connexió DRL passiva. Per a consultar configuracions i accessoris, contacteu amb nosaltres.
Característiques de la versió documentada
El microcontrolador Arduino Due de 32 bits proporciona processament i memòria local. Els huit canals permeten adquirir EEG, EMG o ECG. Un mòdul Bluetooth HC-06 oferix transmissió sense fil; el programa Java SCIGNALS mostra i registra els senyals transmesos per USB. La versió descrita es lliurava amb el microprogramari carregat.

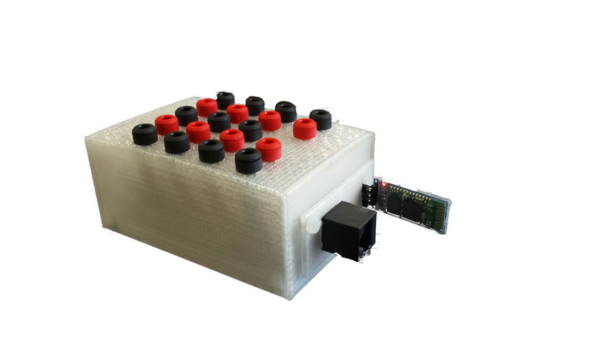

El kit original incloïa una placa Signalino, un adaptador per a elèctrodes amb connectors protegits, huit elèctrodes de copa, un portapiles AA de 6 V sense piles i quatre peus de plàstic.
- Huit entrades diferencials, amb guany elevat i soroll baix.
- Compatibilitat amb elèctrodes actius o passius.
- Convertidor ADS1299, resolució de 24 bits i adquisició a 1 kHz.
- Guanys configurables: 1, 2, 4, 6, 8, 12 o 24.
- Alimentació digital de 3,3 V i analògica de ±2,5 V; entrada d’alimentació aproximadament de 3,3 a 6 V.
- Cinc entrades/eixides generals, tres de les quals es poden utilitzar com a entrades analògiques.
Condicions d’ús del prototip
Signalino és una plataforma d’avaluació, desenvolupament i demostració, no un dispositiu mèdic de diagnòstic. La documentació històrica indicava que es proporcionava «tal com és», sense garanties, i excloïa responsabilitats per danys directes, indirectes, accessoris o conseqüents, incloent-hi pèrdues d’ingressos, beneficis o dades i interrupcions d’activitat.
El material estava destinat a persones amb formació en electrònica i que aplicaren bones pràctiques de manipulació. No constituïa un producte de consum acabat amb totes les proteccions de disseny, fabricació, seguretat o medi ambient corresponents. No s’havia de pressuposar que el prototip complira els requisits de compatibilitat electromagnètica o les certificacions FCC, CE o UL.
Treballs universitaris
En 2019, Javier Guillén Colomer va dedicar el seu treball de fi de grau a l’optimització de Signalino a la Universitat Carlos III de Madrid, amb Nazario Félix-González com a tutor. El treball, titulat Optimización de Signalino: Amplificador comercial inalámbrico de bajo coste, descriu, entre altres aspectes, una interfície LabVIEW per a adquirir i visualitzar huit canals.
Consulteu el treball en l’arxiu de la UC3M.
Descobriu també MemBoost i l’estimulació auditiva en bucle tancat.
